Material Eléctrico

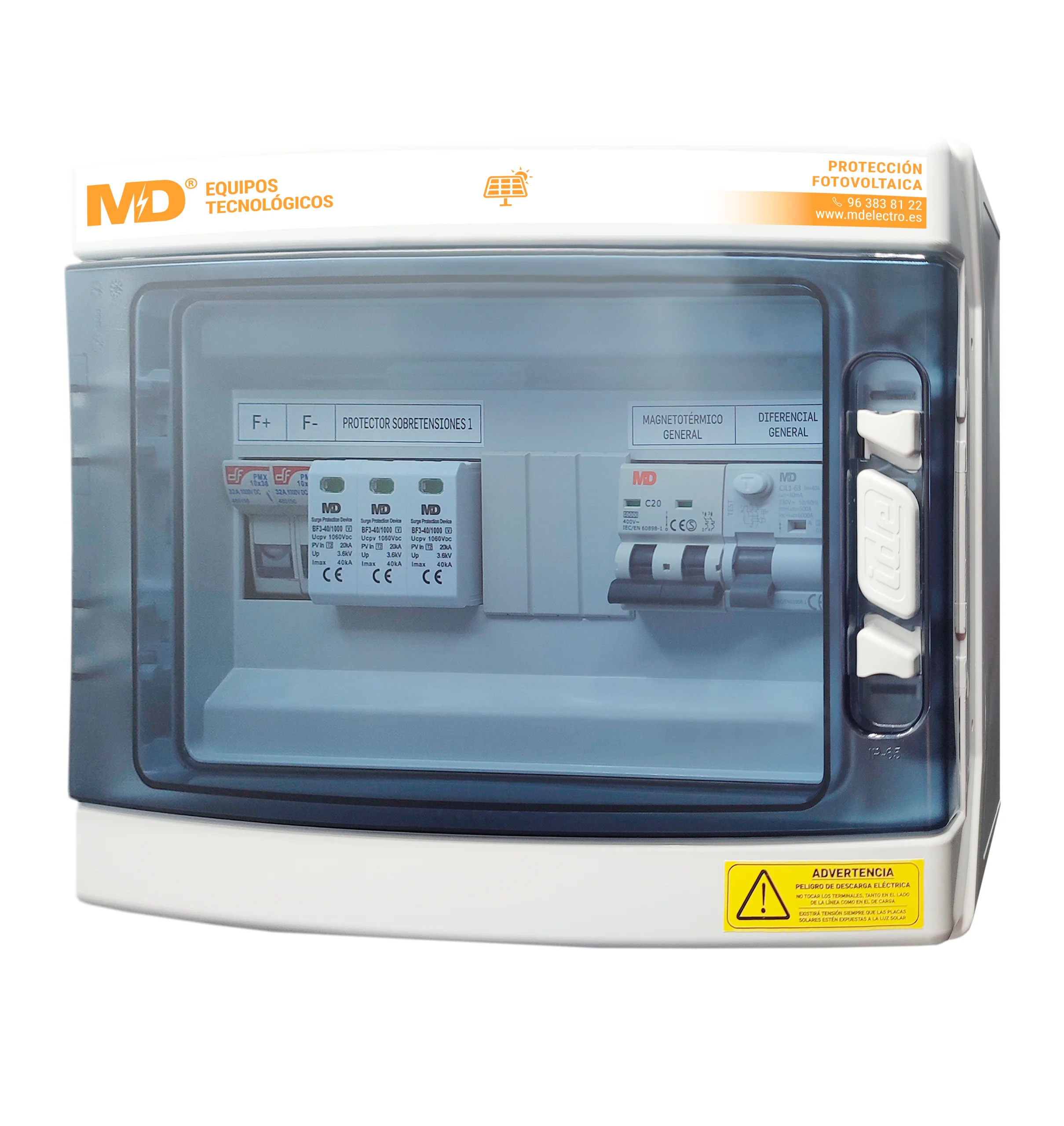

SPF 1/1 string, conector tipo MC4, Fusibles protección, 40kA 8/20, cartucho (1000Vcc), caja 6 módulos IP65

SPF 2/1-40/1000/15 (122) - Cuadro de protección fotovoltaico
para 2 entradas + 1 salidas.
1000Vcc, 15A por entrada, con fusible, base de fusible y
seccionador 1000vdc 30A. Protección de sobretensiones
1000vdc 40A. Envolvente de 12 módulos en ABS. Conectores
prensaestopas.

SPF 3/1-40/1000/15 (122) - Cuadro de protección fotovoltaico
para 3 entradas + 1 salidas. 1000Vcc, 15A por entrada, con
fusible, base de fusible y seccionador. Envolvente de 12
módulos en ABS con prensaestopas.

El ISB está diseñado para proteger las instalaciones fotovoltaicas instaladas en techo
en caso de emergencia o incendio, ofreciendo la máxima seguridad para los bomberos y
la instalación eléctrica.
Su diseño facilita su instalación incluso en instalaciones ya existentes.
Corriente máxima hasta 40 A.
Tensión máxima hasta 1500 VDC.
Incluye sensor de temperatura de apagado automático.
Según EN 60947-3, EN 61643-11.

Cuadro de protección fotovoltaico para 10 entradas +
10 salidas. 1000Vcc, 15A por entrada, con fusible y base
de fusible. Envolvente de 4x18 módulos en ABS. Con
MC4

Cuadro de protección fotovoltaica para 3 MPPT de un total de 6
string (2 por MPPT) fusibles 20A 10x38 1000vdc con
seccionador de 50A y protección de sobretensiones BF3-
40/1000, prensaestopas y armario de poliéster IP66
600x400x250 con puerta opaca y apertura de 180. Montado y
precableado.

Cuadro de protección fotovoltaica para 8 MPPT de un total de
16 string (2 por MPPT) fusibles 20A 10x38 1000vdc con
seccionador de 50A y protección de sobretensiones BF3-
40/1000, prensaestopas y armario de poliéster IP66
800X600X250 con puerta opaca y apertura de 180. Montado y
precableado

Cuadro de protección fotovoltaica para 10 MPPT de un total de
20 string (2 por MPPT) fusibles 20A 10x38 1000vdc con
seccionador de 50A y protección de sobretensiones BF3-
40/1000, prensaestopas y armario de poliéster IP66
1000x800x300 con puerta opaca y apertura de 180. Montado y
precableado.

Interruptor diferencial monofásico 2P. In=30mA (40A) Clase B (corrientes de fugas alternas y pulsantes suaves hasta 1kHz). Con rearme automático.

Interruptor diferencial monofásico 2P. In=100mA (40A) Clase A (corrientes de fugas alternas o p). Con rearme automático.

Interruptor diferencial monofásico 2P. In=30mA (40A) Clase B (corrientes de fugas alternas y pulsantes suaves hasta 1kHz).

DF - Base fusible DC 1kV unipolar 10x38

Interruptor
diferencial monofásico 2P. In=30mA (40A) Clase A (corrientes
de fuga alternas o pulsantes con componente continua
aplicadas bruscamente o de valor creciente). Superinmunizado.

Interruptor Diferencial Tipo A-SI 4P 40A 30mA - (superinmunizado)

Cuadro de 18 módulos de ABS IP65 compuesto de Diferencial clase A 4P 40A 30mA + Magnetotérmico 4P 32A + Protección contra sobretensiones. Montado y precableado.

Cuadro de 18 módulos en ABS IP65 compuesto de Diferencial clase A 4P 40A 30mA + Magnetotérmico 4P 40A + Protección contra sobretensiones. Montado y precableado.

Cuadro de 18 módulos en ABS IP65 compuesto de Diferencial clase A 4P 63A 30mA + Magnetotérmico 4P 63A + Magnetotérmico 4P 40A y Protección contra sobretensiones. Montado y precableado.

[MD01000] SPF 1/1-40/1000/15(221) - Cuadro de protección fotovoltaico para 1 entrada + 1 salida
• 1000Vcc, 15A por entrada, con fusible y base de fusible. Envolvente de 6 módulos en ABS. Conectores MC4.

Medidas (Al×An×Prof): 246×310×148 mm
Peso: 2.5 kg
Fuente técnica: MD Equipos Tecnológicos - Ficha técnica SPF 1/1-40/1000/15(221) + AC2-16/SP

Módulo de control WiFi CHINT Connecta para gestionar hasta 32 diferenciales rearmables NB2/NB2LE. Se vende por separado y permite el control remoto de los diferenciales compatibles.
Referencia fabricante: EL01GWU
Código CHINT: EL01GLN00_00
EAN13: 8058776750249
Embalaje: caja 500 ud / emb. 1 ud
Fuente: https://www.chint.eu/es/material-electrico/aparamenta-modular/interruptores-smart-con-comunicacion/serie-nb2-nb2le

Módulo de control WiFi CHINT Connecta Lite para gestionar hasta 9 diferenciales rearmables NB2/NB2LE. Se vende por separado y funciona únicamente mediante WiFi.
Referencia fabricante: EL02WULT
Código CHINT: EL02GLW00_00
EAN13: 8051577460737
Embalaje: caja 500 ud / emb. 1 ud
Fuente: https://www.chint.eu/es/material-electrico/aparamenta-modular/interruptores-smart-con-comunicacion/serie-nb2-nb2le
