SolarMax
20C · 25C · 30C · 35C · 50C · 80C · 100C
Solis: S5-GR3P / S5-GC / S6-GCSelección técnica para plantas existentes

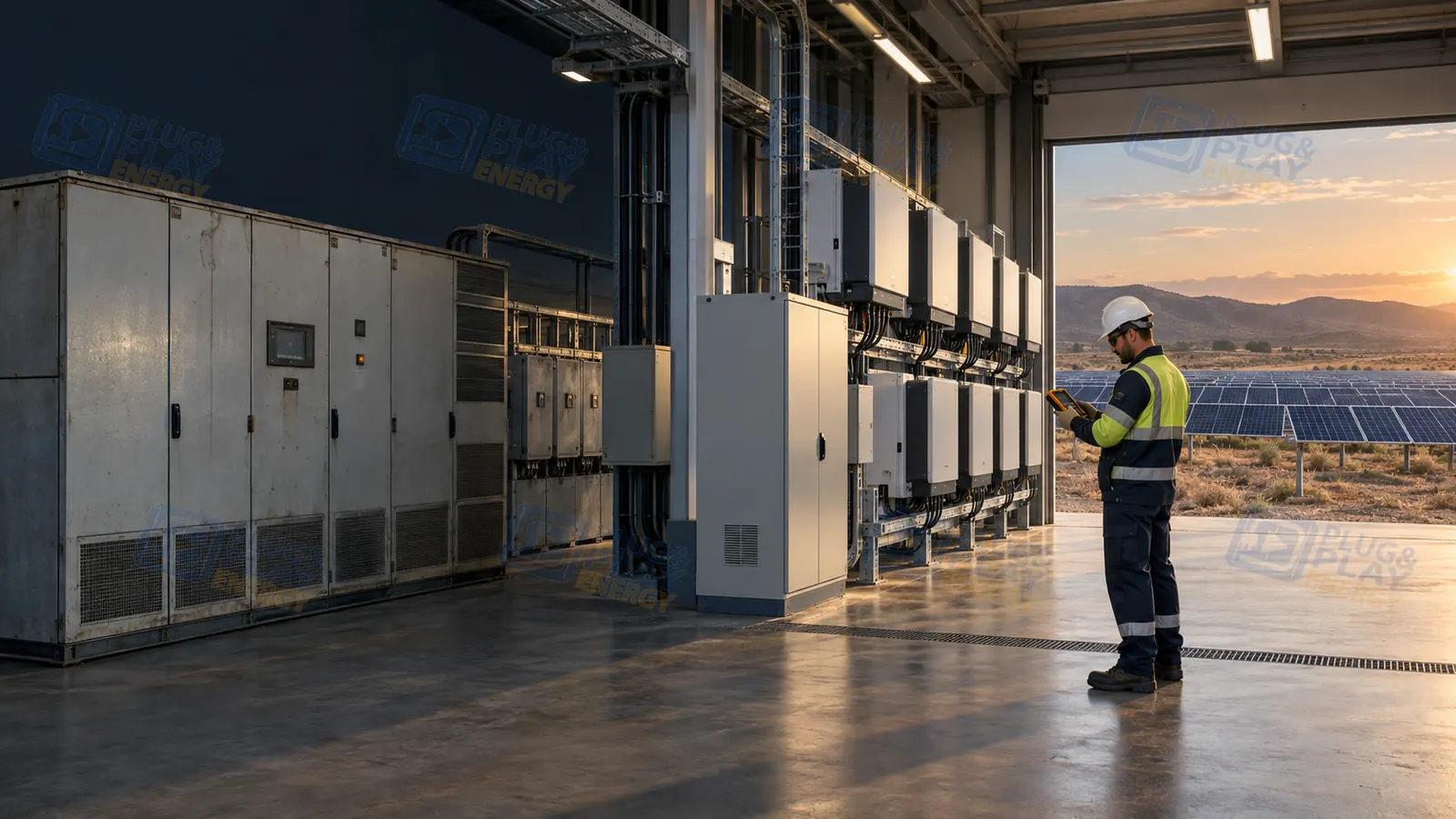

Revamping de plantas fotovoltaicas
El revamping de una planta fotovoltaica consiste en renovar equipos obsoletos o con bajo rendimiento sin tratar la intervención como un simple cambio de referencia. PnP ayuda a equipos de O&M, gestores de activos, instaladores e ingenierías a revisar datos eléctricos, comunicaciones y condicionantes físicos para seleccionar y suministrar una solución técnicamente documentada.
Más de 20 años de experiencia
Selección para profesionales
Validación con documentación vigente
PARQUE INSTALADO 2004–2009
Los inversores de 2008 ya no fallan como una referencia: fallan como una arquitectura
SolarMax, Sunways, Conergy, SMA y Power-One/Aurora forman parte del paisaje técnico de muchas plantas maduras. La placa exacta y el esquema real mandan: potencia parecida no significa sustitución directa.
Referencias documentadas de la generación 2006–2008Sunways
NT 8000 · NT 10000 · NT 11000 · NT 12000
Solis: S5-GR3PConergy
WR 1700–5900 · IPG 4000/5000 · IPG 8T/11T/15T · IPG central 60K/80K/100K/110K/280K/300K
Solis: S6-GR1P / S5-GR3P / S6-GCSMA
Sunny Boy · SMC · Sunny Central 100/250/500
Solis: S6-GR1P / S5-GR3P / S6-GCPower-One / Aurora
PVI 3.0–12.5 · central 55–330 kW
Solis: S6-GR1P / S5-GR3P / S6-GCFuentes de época verificadas: fichas SolarMax C de 2006, Sunways NT de 2006/2008 y documentación oficial Conergy Central Power/IPG de 2007–2008. La referencia española de Sierra Nevada figura en el folleto oficial de Conergy; el inventario sigue sin ser un censo exhaustivo de España.
Más familias que conviene buscar en placa
Estas gamas aparecen en el universo de plantas antiguas y generaciones próximas. Cada una queda asociada a la familia Solis que se estudia primero, nunca a una equivalencia automática.
MATRIZ DE SUSTITUCIÓN
Inversor antiguo → candidato Solis para estudiar
La matriz sirve para arrancar el diagnóstico. La compatibilidad se cierra con Voc a temperatura mínima, corrientes, MPPT, strings, red, transformador, puesta a tierra, comunicaciones y espacio.
12 / 12
| Equipo legado | Perfil conocido | Punto de partida Solis | Condición crítica |
|---|---|---|---|
| Equipo legadoSolarMax 20C / 25C / 30C / 35C | Perfil conocido20–35 kW · central con transformador · 3×400 V · MPPT 430–800 V | Punto de partida SolisS5-GR3P20KS5-GC25K30K-5G36K-5G | Condición críticaHay que transformar el bus común en entradas MPPT y revisar aislamiento galvánico. |
| Equipo legadoSolarMax 50C / 80C / 100C | Perfil conocido50/80/100 kW · central con transformador · 3×400 V · bus DC común | Punto de partida SolisS6-GC3P50KS6-GC80KS6-GC100K | Condición críticaDividir strings, protecciones y comunicaciones; el transformador del antiguo no se hereda automáticamente. |
| Equipo legadoSunways NT 8000 / NT 10000 | Perfil conocido8/10 kW · trifásico 400 V · 3 MPPT · 350–750 V · máx. 850 V | Punto de partida SolisS5-GR3P8KS5-GR3P10K | Condición críticaEl Solis de 10 kW tiene 2 MPPT: reagrupar solo si orientaciones y corrientes lo permiten. |
| Equipo legadoConergy WR 1700–5900 / IPG 4000–5000 | Perfil conocidoWR e IPG 4/5 kW · monofásicos 230 V; IPG 5000 admite hasta 800 V DC | Punto de partida SolisS6-GR1P4–5KS5-GR3P5K | Condición críticaS6-GR1P solo si Voc ≤600 V y MPPT ≤520 V; si no, re-stringing o rediseño trifásico. |
| Equipo legadoConergy IPG 8 T / 11 T / 15 T | Perfil conocido8/11/15 kW · trifásicos · vigilancia de aislamiento y corriente de fuga | Punto de partida SolisS5-GR3P8KS5-GR3P12KS5-GR3P15K | Condición críticaVerificar MPPT 350/400/450–800 V según modelo, strings, corriente y red. |
| Equipo legadoConergy IPG central 60K / 80K / 100K / 110K | Perfil conocido54/72/90/100 kW AC · central trifásico · MPPT 493–780 V · máx. 965 V | Punto de partida SolisS6-GC3P50KS6-GC80KS6-GC100K | Condición críticaLa salida AC y el transformador del sistema legado no coinciden necesariamente con una red Solis de 400 V. Replantear DC, AC, transformador y control. |
| Equipo legadoConergy IPG central 280K / 300K · bloque ≈500 kW | Perfil conocidoIPG 280K: 250 kW AC con transformador de aislamiento; IPG 300K: 270 kW AC sin transformador BT y para transformador MT externo | Punto de partida Solis2–3× S6-GC125K4× S6-GC125K para bloque ≈500 kW | Condición críticaIPG 280K (196–253 V) e IPG 300K (126–179 V) requieren esquemas distintos. Para 250–270 kW o un bloque cercano a 500 kW, dimensionar por potencia DC/AC real. |
| Equipo legadoSMA Sunny Boy / Sunny Mini Central 2.5–8 kW | Perfil conocidoSB/SMC 2,5–8 kW · familias monofásicas y de alta tensión distintas | Punto de partida SolisS6-GR1P2.5–6KS5-GR3P5KS5-GR3P10K | Condición crítica“5000” no define fases ni escala; separar SB/SMC 5000 de Sunny Central 500. |
| Equipo legadoSMA Sunny Central 100 / 250 / 500 | Perfil conocidoCentrales 100/250/500 kW · arquitectura centralizada | Punto de partida SolisS6-GC100K2× / 4× S6-GC125K | Condición críticaCambio central-a-string: redistribución DC, AC, control, protecciones y número de unidades. |
| Equipo legadoPower-One Aurora PVI 3.0–6.0 | Perfil conocidoPVI 3.0/3.6/4.2/5.0/6.0 · pequeña potencia | Punto de partida SolisS6-GR1P3KS6-GR1P5KS6-GR1P6K | Condición críticaValidar tensión de strings y fase; los modelos antiguos no comparten una única ventana DC. |
| Equipo legadoPower-One Aurora PVI 8.0 / 10.0 / 12.5 | Perfil conocidoPVI 8.0/10.0/12.5 · 400 V trifásico; PVI 10/12.5 con 2 MPPT y máx. 850 V | Punto de partida SolisS5-GR3P8KS5-GR3P10KS5-GR3P13K | Condición críticaComprobar corriente por MPPT: el PVI 10 admitía 18 A por canal. |
| Equipo legadoPower-One Aurora PVI central 55–330 kW | Perfil conocidoPVI central 55–330 kW · bus DC y control centralizados | Punto de partida SolisS6-GC50KS6-GC100KS6-GC125K / multi-inverter | Condición críticaDefinir número de Solis por DC real y límite AC; no sustituir por potencia agregada únicamente. |
Candidato no significa plug-and-play. En centrales antiguas suele haber que redistribuir DC, revisar aislamiento y rehacer protección, comunicaciones y control.
Punto de partida
Primero la planta existente; después, el nuevo equipo
A menudo el revamping se presenta como una sustitución de producto. En una planta real, la decisión debe partir de la arquitectura que ya existe y de los límites eléctricos, mecánicos y de control.
Inversor obsoleto o averiado
Hay que comparar tensión de red, potencia AC, campo FV, MPPT, strings, protecciones y control de planta.
Monitorización o comunicaciones degradadas
Deben revisarse protocolos, datalogger, sensores, PPC/SCADA, contadores y requisitos de vertido.
Sin sustitución directa
Se contrasta el campo existente con tensiones, corrientes, temperatura mínima, espacio y estrategia de intervención.
Checklist técnico
Datos necesarios antes de proponer una alternativa
| Bloque | Información mínima | Por qué importa |
|---|---|---|
| BloqueEquipo existente | Información mínimaMarca y referencia exactas, potencia AC, fases, tensión de red y firmware. | Por qué importaDefine el punto de comparación y evita asumir equivalencias por potencia nominal. |
| BloqueCampo fotovoltaico | Información mínimaMódulos por string, número de strings, Voc, Isc, orientación y temperatura mínima. | Por qué importaPermite comprobar ventanas MPPT, tensión máxima y corriente por entrada. |
| BloqueArquitectura eléctrica | Información mínimaProtecciones DC/AC, transformador, puesta a tierra, esquema y punto de conexión. | Por qué importaAcota cambios necesarios y condicionantes de red. |
| BloqueControl y comunicaciones | Información mínimaDatalogger, contadores, sensores, PPC/SCADA, protocolos y requisito de vertido. | Por qué importaDetermina qué integraciones pueden conservarse o deben adaptarse. |
| BloqueEmplazamiento e intervención | Información mínimaInterior o exterior, espacio, refrigeración, accesos y parada disponible. | Por qué importaCondiciona formato, montaje, disipación y planificación de la actuación. |
Método de trabajo
Una decisión documentada en cuatro pasos
Inventario
Recoger referencias, esquemas, alarmas, histórico y fotografías útiles de la planta.
Compatibilidad
Verificar límites DC y AC, MPPT, red, protecciones, comunicaciones y espacio.
Alternativas
Comparar opciones documentadas sin prometer una sustitución universal o directa.
Intervención
Acotar equipos, accesorios, ajustes, pruebas y requisitos de puesta en marcha.
CAPA DE REVAMPING
No cambies solo el inversor: recupera diagnóstico, protección y datos
Un revamping defendible combina la conversión con cuadros DC, medida de aislamiento, mitigación PID y monitorización de la flota.
Combiner / anti-combiner box
En una conversión central-a-string, una caja de redistribución DC diseñada a medida puede separar el bus común hacia varios MPPT. Debe incluir cálculo de corriente, fusibles, seccionamiento, SPD, polaridad y, cuando proceda, monitorización de strings.
Solicitar diseño del cuadro →Localización de fallos a tierra
El comprobador fotovoltaico Seaward PV1525 permite diagnosticar aislamiento en sistemas FV. Uso exclusivo por personal cualificado y conforme al manual, al procedimiento de consignación y a la tensión real de la planta.
Ver comprobador PV1525 →Anti-PID según módulo y polaridad
Las cajas APID para P-Type y APID-NG para N-Type no son universales. Hay que validar tecnología del módulo, polaridad, puesta a tierra, MPPT y topología del nuevo inversor.
Ver opciones Anti-PID →Solar-Log para recuperar visibilidad
Solar-Log puede unificar inversores antiguos y nuevos, contadores y sensores en flotas mixtas. Antes se comprueba el driver exacto, protocolo, interfaces, licencias y requisitos del PPC/SCADA.
Consultar manuales Solar-Log →Funciones Solis que suman diagnóstico
Las familias S6-GC 40–60 kW y 80–125 kW documentan monitorización de strings y curva I/V; la gama 80–125 kW añade detección de aislamiento FV en tiempo real. La recuperación PID es opcional según configuración.
Ver Solis S6-GC100K →Recursos relacionados
Continúa por la ruta que necesites
Preguntas frecuentes
Revamping fotovoltaico: respuestas para profesionales
¿Qué es el revamping de una planta fotovoltaica?
Es la renovación de equipos o subsistemas de una planta existente para resolver obsolescencia, incidencias o limitaciones operativas. La solución debe respetar el diseño real de la planta y validarse técnicamente.
¿Se puede sustituir un inversor antiguo por cualquier modelo actual?
No. Coincidir en potencia nominal no garantiza compatibilidad. Deben revisarse campo FV, MPPT, tensión y corriente, red, protecciones, comunicaciones, espacio y estrategia de control.
¿Qué datos hacen falta para estudiar el cambio?
Como mínimo: referencia del equipo, esquema unifilar, módulos y strings, Voc e Isc, tensión de red, protecciones, comunicaciones, alarmas, fotografías y restricciones de parada.
¿Hay que rediseñar los strings al cambiar el inversor?
No siempre. Solo pueden conservarse si las tensiones y corrientes del campo FV quedan dentro de las ventanas y límites del nuevo equipo en las condiciones reales del emplazamiento.
¿Puede mantenerse la monitorización existente?
Depende de los protocolos, dataloggers, sensores, contadores y del control de planta. La compatibilidad de comunicaciones debe comprobarse de forma independiente a la compatibilidad eléctrica.
¿Qué aporta Plug & Play Energy al proyecto?
Apoyo en la selección técnica y suministro de equipos para profesionales, contrastando alternativas con documentación vigente. La ingeniería y aprobación final corresponden al equipo responsable del proyecto.
Revisión editorial y técnica: equipo de Plug & Play Energy · 11 de septiembre de 2026. La selección final se valida con la documentación vigente y los datos reales de cada planta.
Trae los datos de la planta; nosotros te ayudamos a ordenar la alternativa
Incluye referencia existente, esquema, strings, tensión de red, comunicaciones, alarmas y restricciones de parada para acelerar la revisión.
