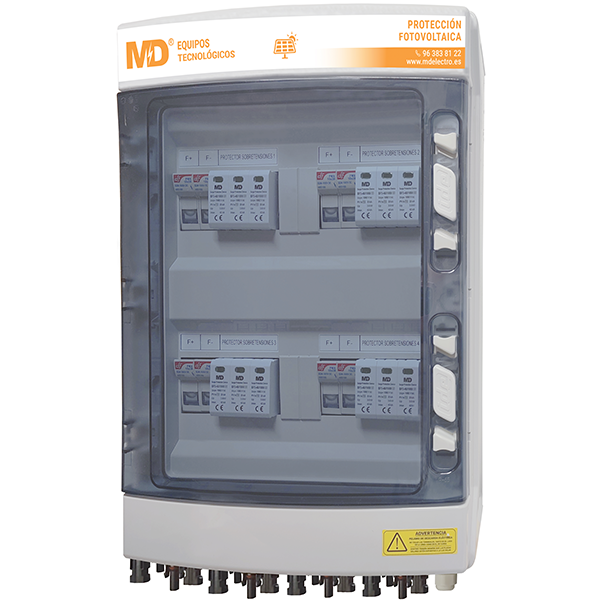

SPF 4/4-40/1000/15 (221) - Cuadro CC 4in/4out. 1000Vcc
P&P1005Cuadro de protección fotovoltaico para 4 entradas + 4 salidas. 1000Vcc, 15A por entrada, con fusible y base de fusible. Envolvente de 2x12 módulos en ABS. Conectores MC4.
Compatibilidad y configuración
Datos oficiales de SPF 4/4-40/1000/15 (221): cuadro de protección fotovoltaica en corriente continua
Entradas / salidas
4 / 4
Tensión
Ucpv 1.060 Vcc
Protección
SPD Tipo 1+2
Descarga máxima
40 kA · 8/20 µs
Fusibles
15 A · 10×38
Temperatura
-25 a +40 °C
Envolvente
ABS · IP65
Dimensiones
2 × 12 DIN · 436 × 310 × 148 mm
Peso
5 kg
Preguntas técnicas frecuentes
¿Qué función tiene?
Protege la instalación frente a los riesgos eléctricos documentados.
¿Con qué sistema es compatible?
Debe dimensionarse según la red, el equipo protegido y el esquema de la ficha.
¿Qué debe comprobarse antes de instalar?
Compruebe tensión, corriente, polos, protecciones, sección y aprietes.
Fuentes oficiales publicadas en esta ficha: ficha técnica. Especificaciones sujetas a las condiciones de los documentos enlazados.
