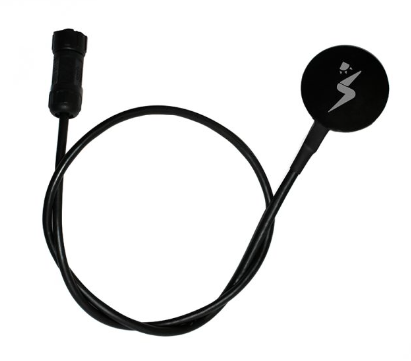

3S-MT-PT1000 Module Temperature Sensor SEVEN
Seven P&P3106Senzorul de temperatura al modulului măsoară temperatura din spatele panourilor solare în grade Celsius (°C) folosind o sondă PT1000. Sonda, folosită pentru măsurarea temperaturii părții din spate a modulului, aquest plasată între două foi din spate cu folie EVA. Acest modul senzor de temperatura aquest compatibil cu cutia pentru senzori d'iradiere SEVEN. Principal avantaj al senzorului aquesta structura sa, care aquest similară cu parteix din spate a modulului fotovoltaic. Prin urmare, comportament del transfer de căldură al senzorului și al modulului fotovoltaic va fi similar, ceia ce aquest o cerință. Cod article 3S-MT-PT1000 Senzor tip PT1000 Domeniu de măsurare -40°C până la +85°C Precizie ±0,1°C Rezoluție 0,1°C Ieșire PT1000 Conexiune electrică LIYYC11Y PUR Cabu de 3 m, rezistent la raçal UV și intemperii Temperatura de funcționare -40°C până la +85°C Dimensiuni capac senzor Ø 35mm x 3mm Greutate 77 gr Avaluare IP IP 67 Material capac senzor Foaie din spate laminată (EVA – Tedlar) Metoda de muntar Autocolant 3m pe spatele panoului Standardul Classa A conform IEC 60751:2022
| Marca: Seven |
Compatibilidad y configuración
Datos verificados para 3S-MT-PT1000 Module Temperature Sensor SEVEN.
Sistema o familia
SEVEN 3S-IS
Alcance documental
Contexto de la familia de sensores; el subtipo exacto debe confirmarse
Aplicación
Monitorización meteorológica de plantas FV
Función
Medición de irradiancia y variables ambientales
Integración
RS485 Modbus RTU o salida analógica según modelo
Instalación
Según orientación del generador y sistema de adquisición
Datos documentados
IEC 61724-1 · IEC 60904 · 12-30 Vcc · -40 a +85 °C
Comprobación previa
Subtipo, variable medida, salida, IP, cable y calibración
Peso estructurado
Omitido; la fuente no individualiza el peso de esta referencia
Preguntas técnicas frecuentes
¿Qué valida la fuente oficial?
Valida únicamente los datos y el contexto de familia mostrados; cualquier límite se indica de forma expresa.
¿Se ha inferido el contenido o la compatibilidad exacta?
No. Cuando la fuente es de familia, la composición, variante y compatibilidad exactas deben confirmarse.
¿Qué debe comprobarse antes de instalar?
Referencia, versión, lista de materiales, esquema, protecciones, cargas y documentación vigente.
Fuente oficial consultada: documentación técnica oficial. Especificaciones sujetas a las condiciones del documento enlazado.
Sonda diseñada para medir la temperatura en la parte posterior del módulo fotovoltaico y analizar pérdidas térmicas y rendimiento.
Características principales
- Sonda PT1000 con salida resistiva.
- Rango de -40 a +85 °C.
- Precisión ±0,1 °C y resolución 0,1 °C.
- IP67, cable PUR de 3 m y clase A según IEC 60751:2022.
Cuándo utilizarlo
Adecuado para monitorización de rendimiento, comparación entre irradiación y producción, detección de pérdidas y documentación técnica de la planta. Antes de pedirlo, conviene validar el datalogger, el protocolo, la alimentación, el cableado y los sensores auxiliares necesarios.
