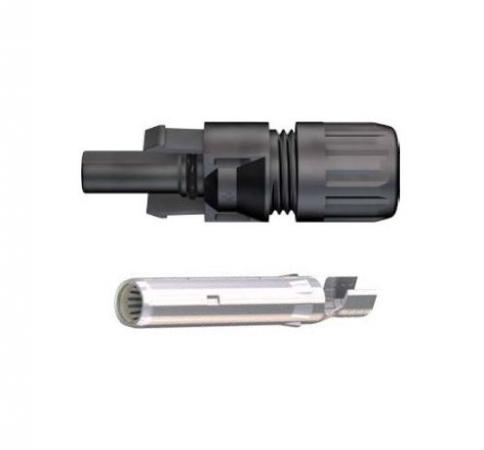

Conector compatible MC4 EVO 2 Hembra - Casquillo de acoplamiento (+)
P&P1337Voltaje Máximo: 1500 V Diámetro del cable: 5,5 - 9 mm Sección del Cable: 4 -6 mm2
Guía técnica
Compatibilidad y configuración
Datos de la familia Original MC4-Evo 2 enlazada para seleccionar el casquillo hembra compatible.
Familia
PV-KBT4-EVO 2A · MC4-Evo 2
Tipo
Casquillo de acoplamiento hembra para cable
Sistema de contacto
Ø 4 mm · MULTILAM · crimpado
Tensión
Hasta 1.500 V CC según variante y certificación
Sección de conductor
2,5 / 4 / 6 / 10 mm² según sufijo
Diámetro exterior de cable
4,7-8,4 mm según variante
Protección acoplado
IP65 / IP68 (1 m, 1 h)
Temperatura ambiente
-40 a +85 °C
Seguridad eléctrica
Clase II · sobretensión III · no desconectar bajo carga
Preguntas técnicas frecuentes
¿Qué sección de cable admite?
La familia contempla 2,5, 4, 6 y 10 mm². Debe confirmarse el sufijo exacto, el diámetro del cable y el contacto antes del montaje.
¿Puede desconectarse con carga?
No. La ficha advierte expresamente que no debe desconectarse bajo carga.
¿Qué grado de protección ofrece?
Acoplado correctamente ofrece IP65/IP68; desacoplado queda en IP2X y debe protegerse frente al ambiente.
Fuentes oficiales publicadas en esta ficha: ficha técnica. Especificaciones sujetas a las condiciones de los documentos enlazados. Los límites eléctricos dependen del sufijo exacto y la sección; confirme la referencia antes de crimpar.
