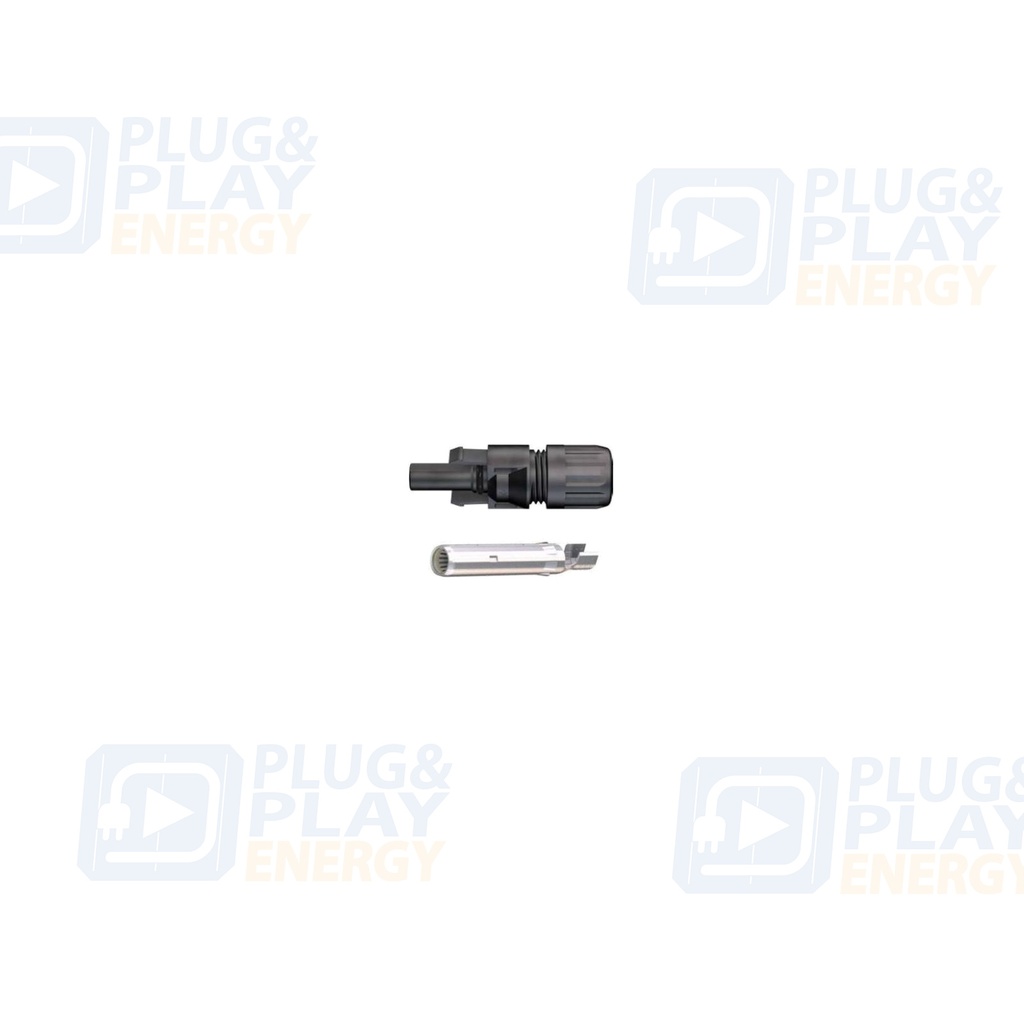

Conector compatibil MC4 EVO 2 Mamă - Manșon de cuplare (+)
P&P1337Voltaje Máximo: 1500 V Diámetro del cable: 5,5 - 9 mm Sección del Cable: 4 -6 mm2
Ghid tehnic
Compatibilitate și configurare
Datele familiei Original MC4-Evo 2 asociate pentru selectarea cuplei mamă compatibile.
Familie
PV-KBT4-EVO 2A · MC4-Evo 2
Tip
Cuplă mamă pentru cablu
Sistem de contact
Ø 4 mm · MULTILAM · sertizare
Tensiune
Până la 1.500 V CC în funcție de variantă și certificare
Secțiune conductor
2,5 / 4 / 6 / 10 mm² în funcție de sufix
Diametru exterior cablu
4,7-8,4 mm în funcție de variantă
Protecție cuplat
IP65 / IP68 (1 m, 1 h)
Temperatură ambientală
-40 a +85 °C
Siguranță electrică
Clasa II · supratensiune III · nu deconectați sub sarcină
Întrebări tehnice frecvente
Ce secțiune de cablu acceptă?
Familia acoperă 2,5, 4, 6 și 10 mm². Trebuie confirmate sufixul exact, diametrul cablului și contactul înainte de montaj.
Poate fi deconectat sub sarcină?
Nu. Fișa avertizează explicit să nu fie deconectat sub sarcină.
Ce grad de protecție oferă?
Cuplat corect oferă IP65/IP68; necuplat este IP2X și trebuie protejat față de mediu.
Surse oficiale publicate pe această pagină: fișă tehnică. Specificațiile sunt supuse condițiilor din documentele asociate. Limitele electrice depind de sufixul exact și secțiune; confirmați referința înainte de sertizare.
