Toroidal abrible IAM 1000/5
P&P0787Transformadores abribles de medida 1000/5
Documentos
Guía técnica
Compatibilidad y configuración

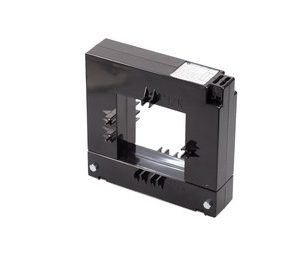

Datos oficiales de Celsa IAM 1000/5: transformador de intensidad abrible 1.000/5 A
Referencia
IAM 1000/5
Corriente
Primario 1.000 A · secundario 5 A
Ventana
4 × 80 × 10 mm o cable Ø80 mm
Rango
50-60 Hz
Tensión
Red hasta 720 V
Aislamiento
3 kV · 50 Hz · 1 min
Clases
0,5 / 1 / 3
Carga a 1.000 A
10 / 20 / 45 VA
Aplicación
Medida interior en baja tensión
Preguntas técnicas frecuentes
¿Qué función tiene?
Reduce una corriente primaria de 1.000 A a una señal de 5 A.
¿Con qué sistema es compatible?
Se usa con equipos de medida compatibles con secundario de 5 A.
¿Qué debe comprobarse antes de instalar?
No abra el secundario bajo carga; compruebe polaridad, clase y ventana.
Fuentes oficiales publicadas en esta ficha: ficha técnica. Especificaciones sujetas a las condiciones de los documentos enlazados. La fuente no publica un peso total inequívoco de esta referencia; se omite el peso estructurado.
