Modularité par blocs
Six blocs de 261,17 kWh organisent la capacité, la conversion et la maintenance par sous-systèmes.
ARCHITECTURE BESS C&I DE RÉFÉRENCE

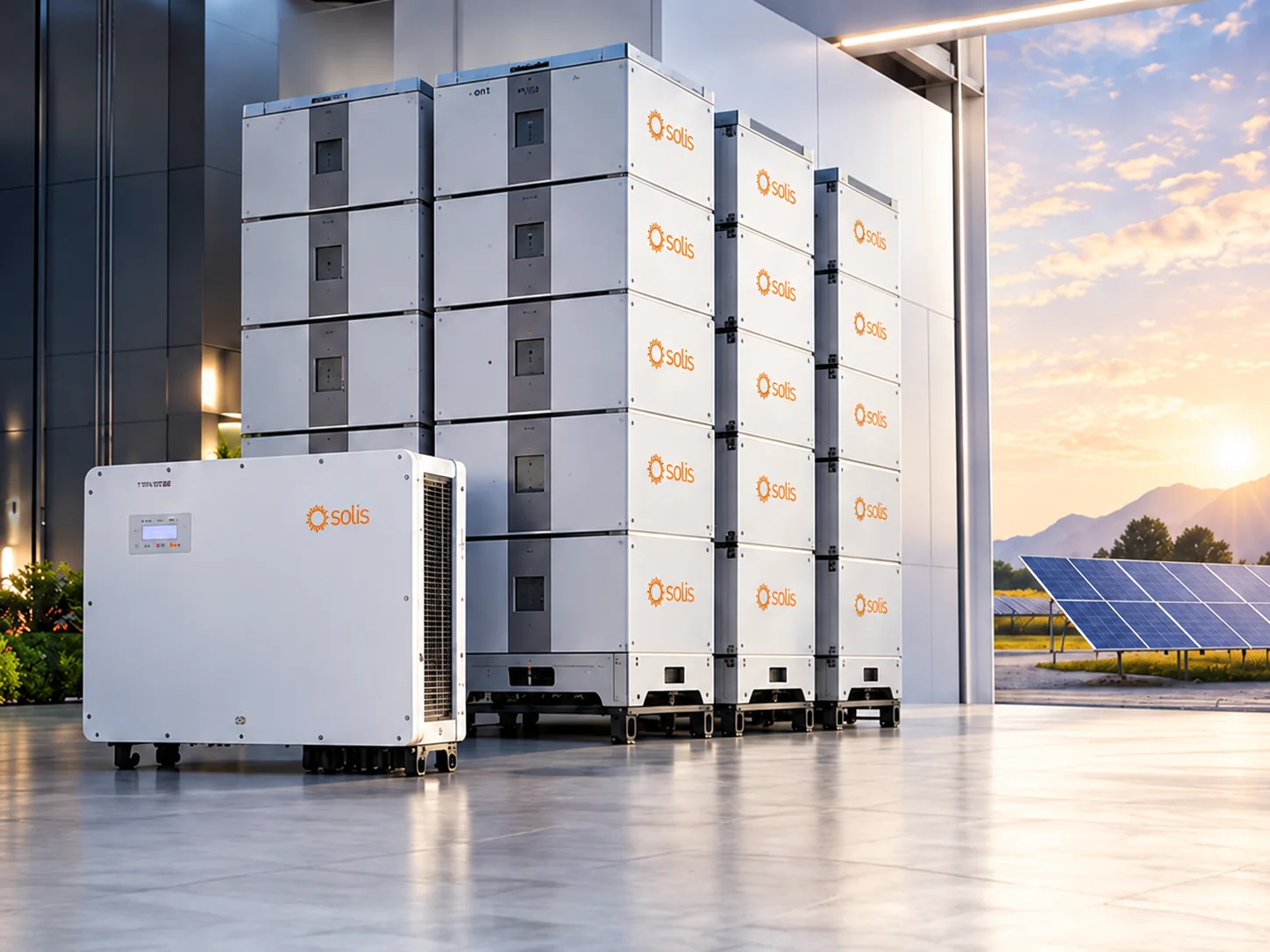

Solis FlexCore-ID · 1.567 kWh / 600 kW
Architecture hybride modulaire intérieure permettant d’intégrer le stockage à une installation photovoltaïque existante. La référence associe six blocs batterie à six onduleurs hybrides de 100 kW.
Capacité nominale1.567 kWh
Puissance nominale600 kW
Blocs6 × 261,17 kWh
ArchitectureHybride · intérieur
ExploitationLFP · 0,5C
ProtectionSecours < 10 ms par unité
Ce qu’apporte cette architecture
Intégration au PV existant
Le Smart Port couple la production existante et prépare le contrôle d’exportation selon la configuration.
Secours intégré
Chaque onduleur dispose d’une sortie AC dédiée au secours ; les charges critiques et l’autonomie sont définies par l’ingénierie.
Batterie LFP intérieure
Architecture haute tension, chimie LFP et taux de référence de 0,5C pour installation intérieure.
Configuration de référence
Décomposition indicative du système présenté. Les références finales, protections et accessoires sont validés à partir du schéma unifilaire et des données réelles du projet.
| Quantité | Équipement ou matériel | Fonction et critère | Périmètre |
|---|---|---|---|
| 78 | Modules batterie FlexCore-ID BAT20kWh · 20,09 kWh · réf. 2607130001 | 13 modules par bloc ; 78 × 20,09 kWh = 1 567,02 kWh. | Inclus |
| 6 | Boîtiers de contrôle HV FlexCore-ID CB250A · réf. 2607130002 | Un par bloc pour commutation, protection, BMS et communications. | Inclus |
| 6 | Kits d’accessoires FlexCore-ID AP3 · réf. 2607130006 | Un kit par bloc de 13 modules : structure, câblage et connecteurs. | Inclus |
| 6 | Onduleurs hybrides Solis de 100 kW | Un par bloc ; la référence exacte et le firmware sont validés avant l’offre. | Inclus |
| Selon l’ingénierie | Smart Port, mesure, protections et communications | Dimensionnés selon le schéma unifilaire, le PV existant, le réseau et la stratégie de contrôle. | Selon l’ingénierie |
| Optionnel | Renlogger-C / supervision web | Élément optionnel pour zéro injection, time shifting, peak shaving et consignes. | Optionnel |
Cette configuration est une référence commerciale et technique, et non un BOM définitif pour achat ou exécution. Le BOQ final peut varier selon le réseau, la réglementation, les protections, le câblage, l’EMS, les communications, les travaux et les exigences d’ingénierie.
Avant de finaliser le BOM
Pour transformer cette référence en offre exécutable, nous devons valider les données suivantes.
Courbe de charge horaire ou au quart d’heure et puissance souscrite.
Schéma unifilaire, tension, phases, transformateur et point de raccordement.
Objectif d’exploitation : autoconsommation, peak shaving, secours ou micro-réseau.
Espace disponible, distances, accès et conditions environnementales.
Charges critiques, autonomie, pointes de démarrage et stratégie de contrôle.
Questions fréquentes
Cette liste de matériel est-elle définitive ?
Non. Il s’agit de la configuration de référence expliquant la capacité et la puissance indiquées. La liste finale est validée à partir du schéma unifilaire, du réseau, du profil de charge et de la documentation en vigueur.
Inclut-elle les tableaux, protections, câblage et mise en service ?
Seuls les éléments explicitement indiqués sont considérés comme inclus. Les tableaux, protections, câblage, communications, travaux, transport et mise en service sont définis dans la proposition finale.
Peut-on ajuster la puissance ou la capacité ?
Oui, lorsque l’architecture et la gamme du fabricant le permettent. Chaque modification exige de recalculer les blocs, la conversion, le contrôle, les protections et les conditions d’exploitation.
Transformez cette référence en proposition pour votre installation
Partagez la courbe de charge, le schéma unifilaire et l’objectif du projet. L’équipe stockage préparera une architecture et un BOQ traçables.
Source de la référence : Portfolio BESS C&I de Plug and Play Energy et composants techniques vérifiés dans Odoo. · Documentation technique · 2026-09-19
