Retrofit couplé AC
Connexion côté AC pour augmenter le stockage sans intervenir sur le bus DC de l’installation photovoltaïque existante.
ARCHITECTURE BESS C&I DE RÉFÉRENCE

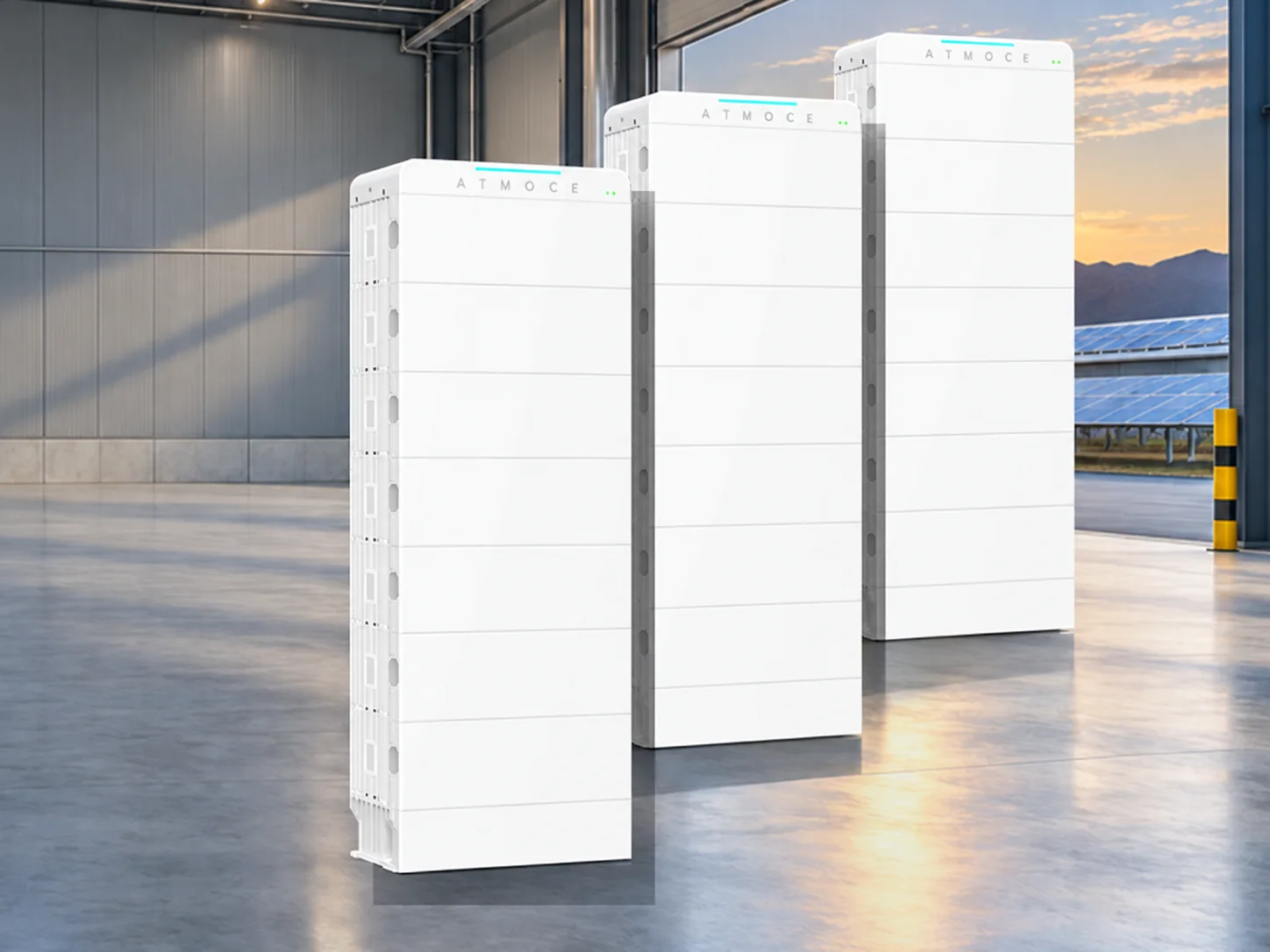

Atmoce M-ELV BattBank · 1.568 kWh / 980 kVA
Architecture distribuée couplée AC permettant d’ajouter du stockage tout en conservant l’installation photovoltaïque existante. La référence regroupe 98 modules de 16 kWh et 10 kVA en 14 tours.
Capacité nominale1.568 kWh
Puissance nominale980 kVA
Blocs14 tours × 7 modules
ArchitectureCouplée AC · distribuée
ExploitationLFP · < 60 Vdc par module
ProtectionIP66 · extérieur
Ce qu’apporte cette architecture
Conversion distribuée
Chaque module fournit 16 kWh et 10 kVA ; la capacité et la puissance augmentent par étapes.
Très basse tension par module
Architecture M-ELV avec tension DC inférieure à 60 V par module, chimie LFP et protection IP66.
Évolutivité par tours
La référence organise sept modules par tour pour former 14 ensembles de 112 kWh et 70 kVA.
Configuration de référence
Décomposition indicative du système présenté. Les références finales, protections et accessoires sont validés à partir du schéma unifilaire et des données réelles du projet.
| Quantité | Équipement ou matériel | Fonction et critère | Périmètre |
|---|---|---|---|
| 98 | Modules Atmoce MS-16K-U AC M-ELV · 16 kWh / 10 kVA | 98 modules fournissent 1 568 kWh et 980 kVA nominaux. | Inclus |
| 14 | Bases de connexion Atmoce MS-ACCB-CNI pour M-ELV C&I | Une base par tour ; 14 bases pour 14 tours de sept modules. | Inclus |
| Selon l’ingénierie | Câblage AC, connecteurs, tableaux et protections | Dimensionnés selon les distances, le réseau, la sélectivité, les cheminements et la réglementation. | Selon l’ingénierie |
| Selon l’ingénierie | Mesure, gateway, EMS et communications | Architecture selon le PV existant, la stratégie de charge et le contrôle d’exportation. | Selon l’ingénierie |
| Optionnel | Renlogger-C / supervision web | Élément optionnel pour zéro injection, time shifting, peak shaving et coordination multi-tours. | Optionnel |
Cette configuration est une référence commerciale et technique, et non un BOM définitif pour achat ou exécution. Le BOQ final peut varier selon le réseau, la réglementation, les protections, le câblage, l’EMS, les communications, les travaux et les exigences d’ingénierie.
Avant de finaliser le BOM
Pour transformer cette référence en offre exécutable, nous devons valider les données suivantes.
Courbe de charge horaire ou au quart d’heure et puissance souscrite.
Schéma unifilaire, tension, phases, transformateur et point de raccordement.
Objectif d’exploitation : autoconsommation, peak shaving, secours ou micro-réseau.
Espace disponible, distances, accès et conditions environnementales.
Charges critiques, autonomie, pointes de démarrage et stratégie de contrôle.
Questions fréquentes
Cette liste de matériel est-elle définitive ?
Non. Il s’agit de la configuration de référence expliquant la capacité et la puissance indiquées. La liste finale est validée à partir du schéma unifilaire, du réseau, du profil de charge et de la documentation en vigueur.
Inclut-elle les tableaux, protections, câblage et mise en service ?
Seuls les éléments explicitement indiqués sont considérés comme inclus. Les tableaux, protections, câblage, communications, travaux, transport et mise en service sont définis dans la proposition finale.
Peut-on ajuster la puissance ou la capacité ?
Oui, lorsque l’architecture et la gamme du fabricant le permettent. Chaque modification exige de recalculer les blocs, la conversion, le contrôle, les protections et les conditions d’exploitation.
Transformez cette référence en proposition pour votre installation
Partagez la courbe de charge, le schéma unifilaire et l’objectif du projet. L’équipe stockage préparera une architecture et un BOQ traçables.
Source de la référence : Portfolio BESS C&I de Plug and Play Energy et composants techniques vérifiés dans Odoo. · Documentation technique · 2026-09-19
