INVERSOR HÍBRIDO MONOFÁSICO

APLICACIÓN FLEXIBLE
- Amplio rango de tensión de batería: 80–460 V
- Ideal tanto para Revamping como para las nuevas instalaciones
- Función de recuperación PID inteligente integrada

INSTALACIÓN SENCILLA
- Instalación Plug and Play
- Monitorización en iSolarCloud disponible en App y Web
- Ligero y compacto

INDEPENDENCIA ENERGÉTICA
- Transición perfecta al modo Backup, para la protección contra los cortes de energía
- Carga y descarga rápida, que permite obtener mayores resultados de autoconsumo
- EMS incorporado con personalización avanzada

GESTIÓN INTELIGENTE
- Datos en tiempo real (actualización de datos cada 10 segundo)
- Monitorización en vivo 24/7 tanto en línea como en pantalla integrada
- Escaneo y diagnostico de la curva IV online

Up to 10 inverters can be connected to S2-RF-LINK. Insert the data logger directly into the inverter
port , the gateway uses wired ethernet to connect to the home router, and transmits data to
SolisCloud. SolisCloud, the Solis monitoring platform, allows for remote system monitoring and
control. The data is clear and detailed, making it easy to monitor and troubleshoot from anywhere
anytime.

Soporta comunicación WiFi y LAN
• Plug and play, instalación rápida
• Alarma de fallo, monitorización en tiempo real
• Indicador de estado, fácil de mostrar el estado de funcionamiento
• Botón RESET, una tecla para enviar datos, depuración conveniente
• Soporta conexión y depuración cercana por Bluetooth
• Asignación de la dirección del inversor con una sola tecla,
eficiente y con ahorro de trabajo

Cuadro de 18 módulos de ABS IP65 compuesto de Diferencial clase A superinmunizado de 4P 40A 30mA + Magnetotérmico 4P 32A+Protección contra sobretensiones. Montado y Precableado

Cuadro de protección fotovoltaica para 3 MPPT de un total de 6
string (2 por MPPT) fusibles 20A 10x38 1000vdc con
seccionador de 50A y protección de sobretensiones BF3-
40/1000, prensaestopas y armario de poliéster IP66
600x400x250 con puerta opaca y apertura de 180. Montado y
precableado.

Cuadro de protección fotovoltaica para 8 MPPT de un total de
16 string (2 por MPPT) fusibles 20A 10x38 1000vdc con
seccionador de 50A y protección de sobretensiones BF3-
40/1000, prensaestopas y armario de poliéster IP66
800X600X250 con puerta opaca y apertura de 180. Montado y
precableado

Cuadro de protección fotovoltaica para 10 MPPT de un total de
20 string (2 por MPPT) fusibles 20A 10x38 1000vdc con
seccionador de 50A y protección de sobretensiones BF3-
40/1000, prensaestopas y armario de poliéster IP66
1000x800x300 con puerta opaca y apertura de 180. Montado y
precableado.

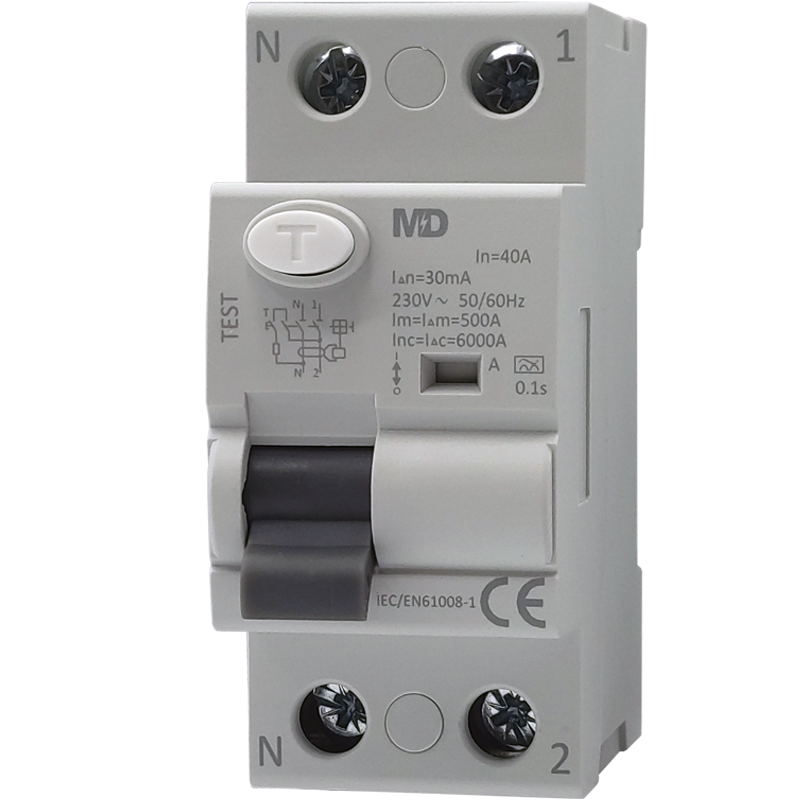

Interruptor diferencial monofásico 2P. In=30mA (40A) Clase B (corrientes de fugas alternas y pulsantes suaves hasta 1kHz). Con rearme automático.

Interruptor diferencial monofásico 2P. In=30mA (40A) Clase B (corrientes de fugas alternas y pulsantes suaves hasta 1kHz).

Sigen Energy Gateway HYB-24 Inverter Connection Cabinet

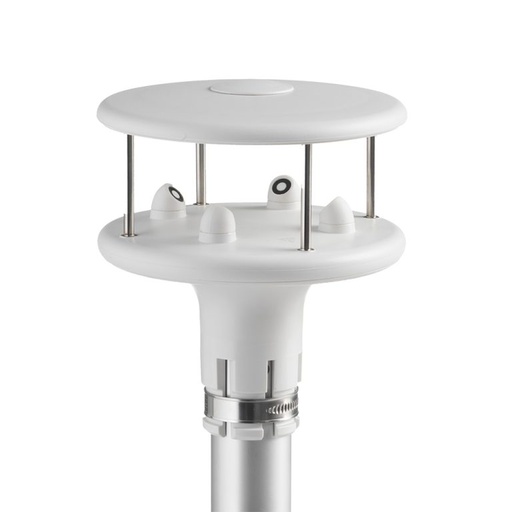

Es un anemómetro ultrasónico estático de dos ejes que se utiliza para realizar mediciones precisas de la velocidad y la dirección del viento en todas las condiciones ambientales. Es capaz de medir velocidades del viento de hasta 85 m/s sin perder precisión.

Dispone de opción de calefacción para un descongelamiento rápido. Hay disponible un modelo con carcasa de aleación de aluminio anodizado con revestimiento anticorrosión. Esta característica permite utilizar el instrumento incluso en entornos especialmente agresivos. El anemómetro cumple los requisitos de la norma MIL-STD-810G Método 509.6 (prueba de corrosión por niebla salina). Su alta inmunidad a las interferencias electromagnéticas lo hace adecuado para mediciones en entornos con ruido eléctrico.

Todos los datos meteorológicos medidos se transfieren a los registradores de datos y a las unidades receptoras a través de un bus RS485 de 2 hilos con protocolo Modbus RTU. Este sensor también está equipado con dos salidas analógicas para la velocidad y la dirección del viento, configurables de fábrica dentro de 4-20 mA (estándar), 0…1 V, 0…5 V o 0…10 V (a especificar al realizar el pedido).

Cuadro de protección para corriente alterna.
Cuadro de 8 módulos de ABS IP65 compuesto de Diferencial tipo A de 2P 40A 30mA + Magnetotérmico 2P 16A+Protección contra sobretensiones. Montado y Precableado

Sigen PV Inverter
Modelos: 50M1, 60M1, 80M1, 100M1, 110M1

Entrada de CC
Energía fotovoltaica máx. CC: 90,000 - 198,000 Wp
Tensión máx. de entrada de CC: 1,100 V
Número de MPPT: 4 - 8 (dependiendo del modelo)
Protección

Función de Protección de Seguridad: Incluye interruptor de circuito de falla de arco, protección contra polaridad inversa en CC, monitorización de corriente residual, protección contra sobretensiones en CC/CA tipo II, protección contra isla, monitorización de aislamiento, y protección contra sobrecorriente/sobretensión/cortocircuito en CA.
Datos generales

Medidas (ancho × alto × prof.): 918 / 640 / 340 mm
Peso: 68 - 75 kg
Rango de temperatura de funcionamiento: -30 ~ 60 °C
Grado de protección IP: IP66
Comunicación: WLAN / Fast Ethernet / RS485 / Sigen CommMod (4G/3G/2G)

El €/W esta calculado usando módulo Aiko de 600W

Módulo de alto rendimiento con 600W y eficiencia del 23,8%
Medidas: 2278*1134*35mm
Tensión Máxima del Sistema: 1500V
Limite de Corriente: 25A
144 células
Protección IP68
15 años de garantía del producto
30 años de garantía de rendimiento lineal

Interruptor automático
MCB Modular DIN Rail Products NB1-63
1. General
1.1 Función

Protege los circuitos contra corrientes de cortocircuito,
contra corrientes de sobrecarga. Realiza las funciones
de interruptor de aislamiento. Los interruptor NB1 se
emplean en instalaciones domésticas, pero también en
sistemas de distribución eléctrica industriales y
comerciales.

1.2 Selección
La corriente de cortocircuito en el punto de instalación del
interruptor deberá de ser siempre inferior al poder de
corte nominal de este dispositivo.

Curvas de disparo:
Curva B (3-5In)
Protección para personas y cables largos en los sistemas
TN e IT.
Curva C (5-10In)
Protección para cargas resistivas e inductivas con baja
corriente de irrupción
Curva D (10-14In)

Protección para circuitos que generan cargas con corriente
de irrupción alta en el cierre del circuito (transformadores
LV/LV, indicadores de avería).

1.3 Autorizaciones y certificados
Si desea obtener información más detallada al
respecto, consulte la tabla de certificados.
