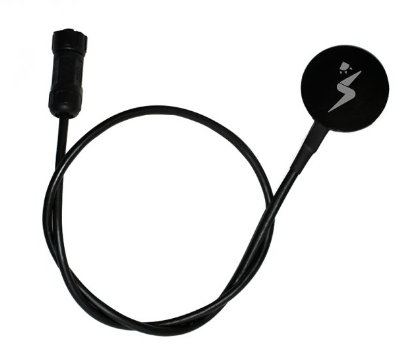

Sensor de temperatura do módulo 3S-MT-PT1000-I SETE
Seven P&P3848Módulo Sensor de Temperatura, PT1000 con salida analógica, Rango de medición: -40°C a +85°C Alimentación 12...30 V DC Salida 4-20mA Precisión: ± 0,1°C Carcasa: Carcasa de plástico con placa de aluminio, H x An x L: 12 mm x 50 mm x 50 mm Cable PUR de 3 m, resistente a los rayos UV y a la intemperie La Norma Clase A de acuerdo a IEC 60751:2022
| Marca: Seven |
Compatibilidade e configuração
Dados verificados para 3S-MT-PT1000-I Module Temperature Sensor SEVEN.
Sistema ou família
SEVEN 3S-IS
Âmbito documental
Contexto da família de sensores; o subtipo exato deve ser confirmado
Aplicação
Monitorização meteorológica de centrais FV
Função
Medição de irradiância e variáveis ambientais
Integração
RS485 Modbus RTU ou saída analógica segundo o modelo
Instalação
Segundo a orientação do gerador e sistema de aquisição
Dados documentados
IEC 61724-1 · IEC 60904 · 12-30 Vcc · -40 a +85 °C
Verificação prévia
Subtipo, variável medida, saída, IP, cabo e calibração
Peso estruturado
Omitido; a fonte não individualiza o peso desta referência
Perguntas técnicas frequentes
O que valida a fonte oficial?
Valida apenas os dados e o contexto de família apresentados; qualquer limite é indicado expressamente.
Foi inferido o conteúdo ou a compatibilidade exata?
Não. Quando a fonte é de família, a composição, variante e compatibilidade exatas devem ser confirmadas.
O que deve ser verificado antes da instalação?
Referência, versão, lista de materiais, esquema, proteções, cargas e documentação vigente.
Fonte oficial consultada: documentação técnica oficial. Especificações sujeitas às condições do documento associado.
Sensor para integrar a temperatura traseira do módulo em dataloggers, PLC ou sistemas de monitorização com entrada analógica 4-20 mA.
Características principais
- Saída analógica 4-20 mA.
- Alimentação de 12 a 30 VCC.
- Intervalo de -40 a +85 °C e precisão ±0,1 °C.
- Cabo PUR de 3 m e classe A segundo IEC 60751:2022.
Quando utilizar
Adequado para monitorização de desempenho, comparação entre irradiância e produção, deteção de perdas e documentação técnica da central. Antes da encomenda, validar datalogger, protocolo, alimentação, cablagem e sensores auxiliares necessários.
