Protecciones CC

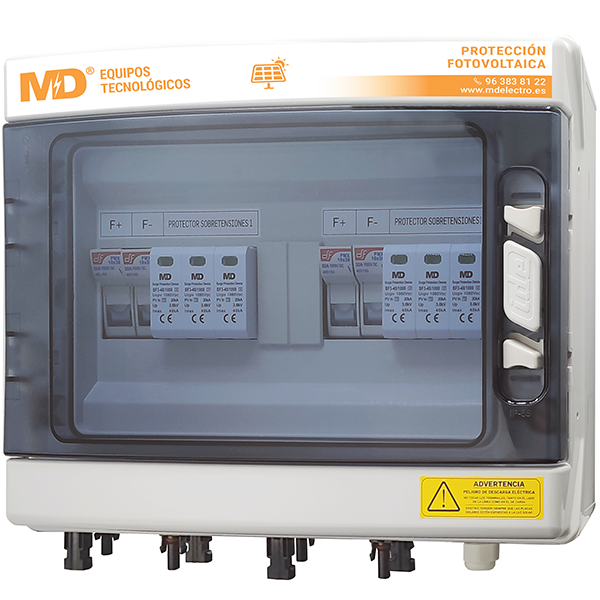

Quadre de protecció fotovoltaic per a 2 entrades + 2 sortides. 1000Vcc, 15A per entrada, amb fusible i base de fusible. Envoltant de 12 mòduls a ABS. Connectors MC4.

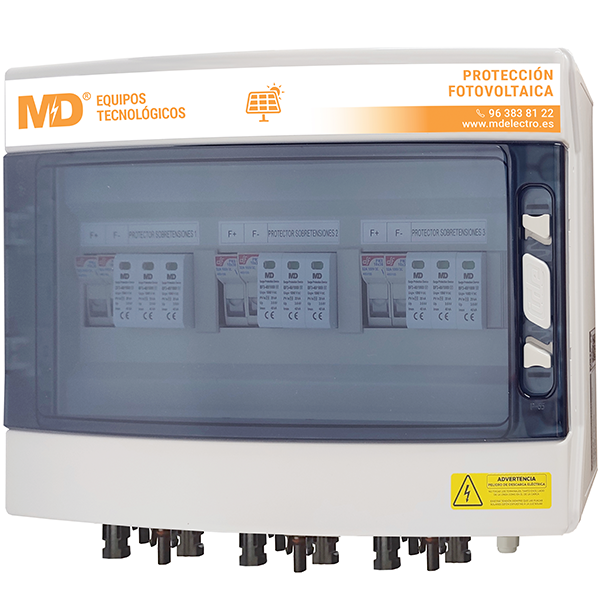

Quadre de protecció fotovoltaic per a 3 entrades + 3 sortides. 1000Vcc, 15A per entrada, amb fusible i base de fusible. Envoltant de 18 mòduls a ABS. Connectors MC4.

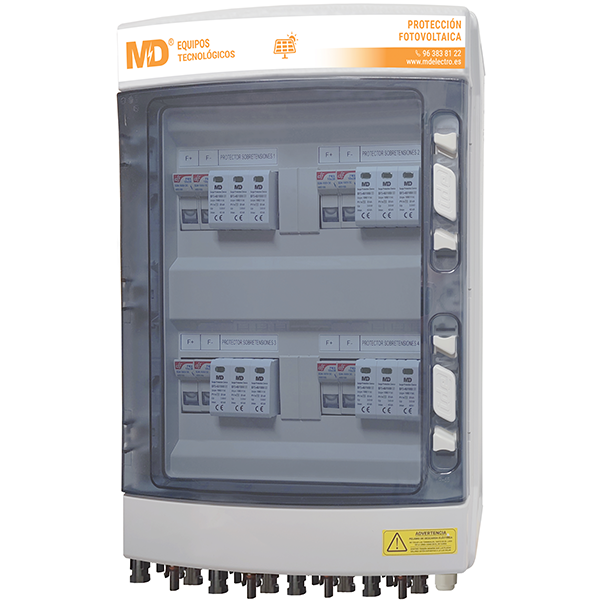

Quadre de protecció fotovoltaic per a 4 entrades + 4 sortides. 1000Vcc, 15A per entrada, amb fusible i base de fusible. Envoltant de 2x12 mòduls a ABS. Connectors MC4.

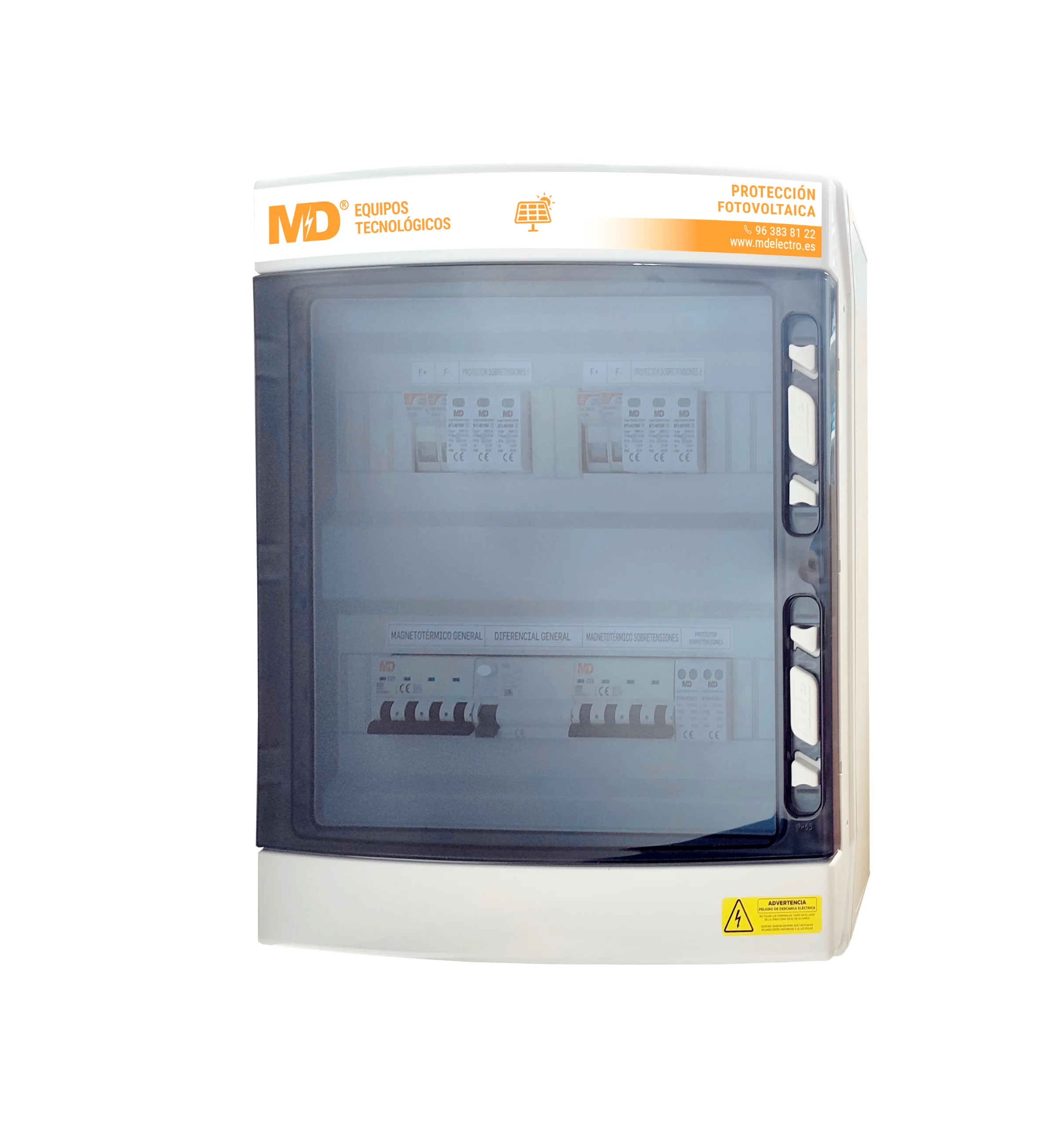

Quadre de protecció fotovoltaic per a 8 entrades + 8 sortides. 1000Vcc, 15A per entrada, amb fusible i base de fusible. Envoltant de 3x18 mòduls. Amb connectors MC4.

Quadre de protecció fotovoltaic tipus anti combiner muntat
en armari de polièster de 600X400X250 IP65 compost de
entrada per fusibles tipus NH1 de 200A + Bases de fusible,
sortides mitjançant fusibles de 20A 1000vdc amb protecció de
sobretensions. Premsaestopes, muntat i precablejat

1000Vcc, 15A per entrada, amb
fusible i base de fusible + sobretensions 40kA 1000vdc.
Envoltant de 3x18 mòduls. Caixa sense foradar i amb
premsaestopes a l'interior.

Quadre de preotecció fotovoltaica de 7 entrades i 7 sortides de 1000vdc amb seccionador de 16A, fusibles de 20A a 10x38 i protecció de sobretensions tipus II 40kA, 1000vdc. per string, envoltant híbrida de polièster de doble aïllament i tapa transparent de policarbonat amb junta de 720x540x201, amb premsaestopes, muntat i precablat.

Quadre de protecció
fotovoltaica de 16 estrades i 16 sortides, muntat a placa a
armari de polièster de 800x600x300mm IP66 amb porta
opaca. Compostos per 32 bases de fusibles i fusibles de
10x38 de 15A 1kV + protecció de sobretensions BF3-
40/1000vdc amb passamurs, muntat i precablejat.

Quadre de protecció fotovoltaic a mida de 9 entrades de les quals 3 són dobles i 6 sortides amb seccionador, bases de fusibles i fusibles de 10x38 1000vdc 16A a Cofret IDE IP65 3x18 a ABS, amb passamurs i premsaestopa per a la terra, munt.

Quadre de protecció fotovoltaic tipus combiner a mida de 13 entrades i 1 sortida amb seccionador 1500 VDC 400A, + bases de fusibles i fusibles de 14x85 1500vdc 16A en armari de polièster IP66 747x536x300mm amb porta opaca, amb passamurs i premsaestopa.

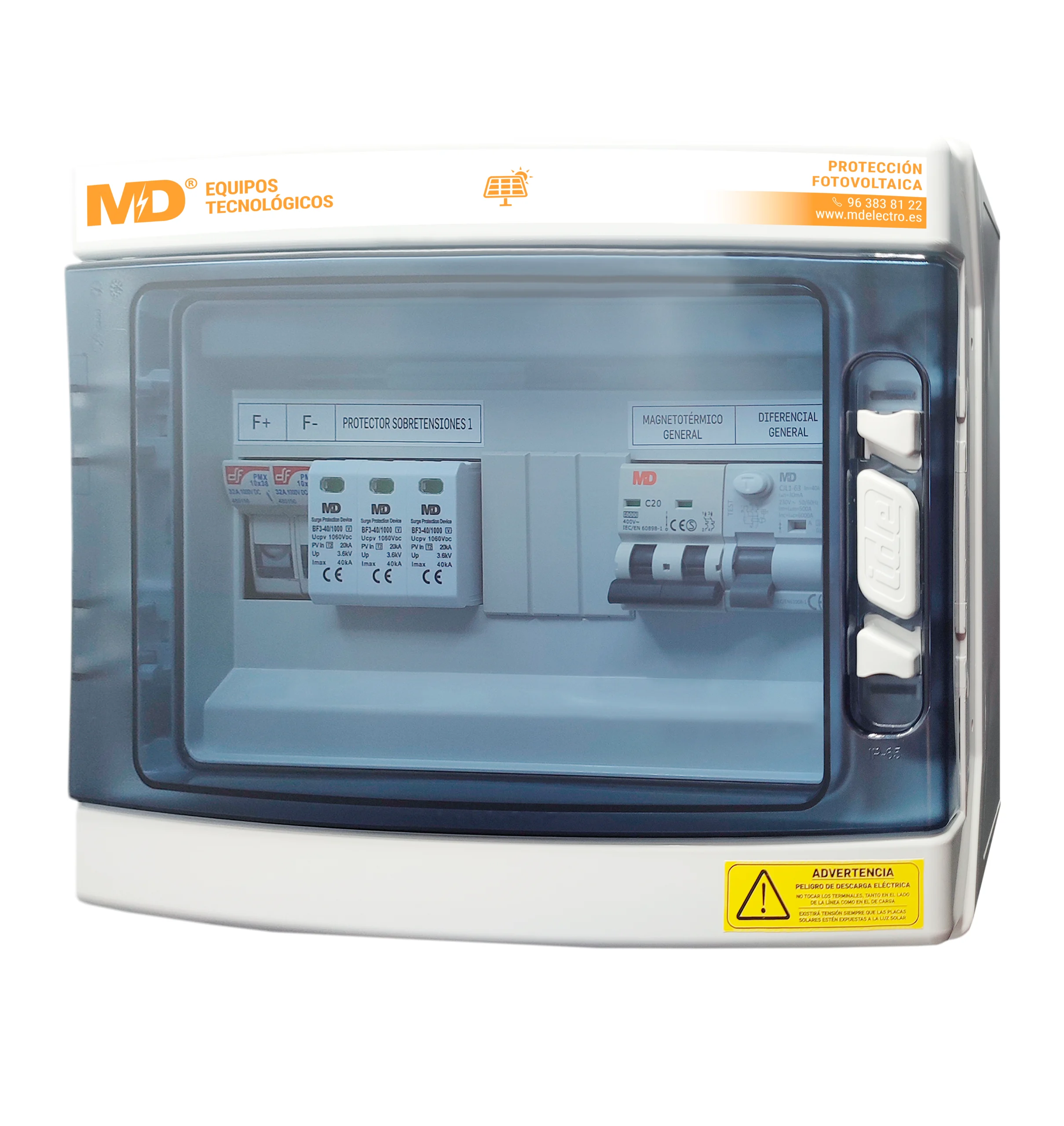

SPF 1/1 string, connector tipus MC4, Fusibles protecció, 40kA 8/20, cartutx (1000Vcc), caixa 6 mòduls IP65

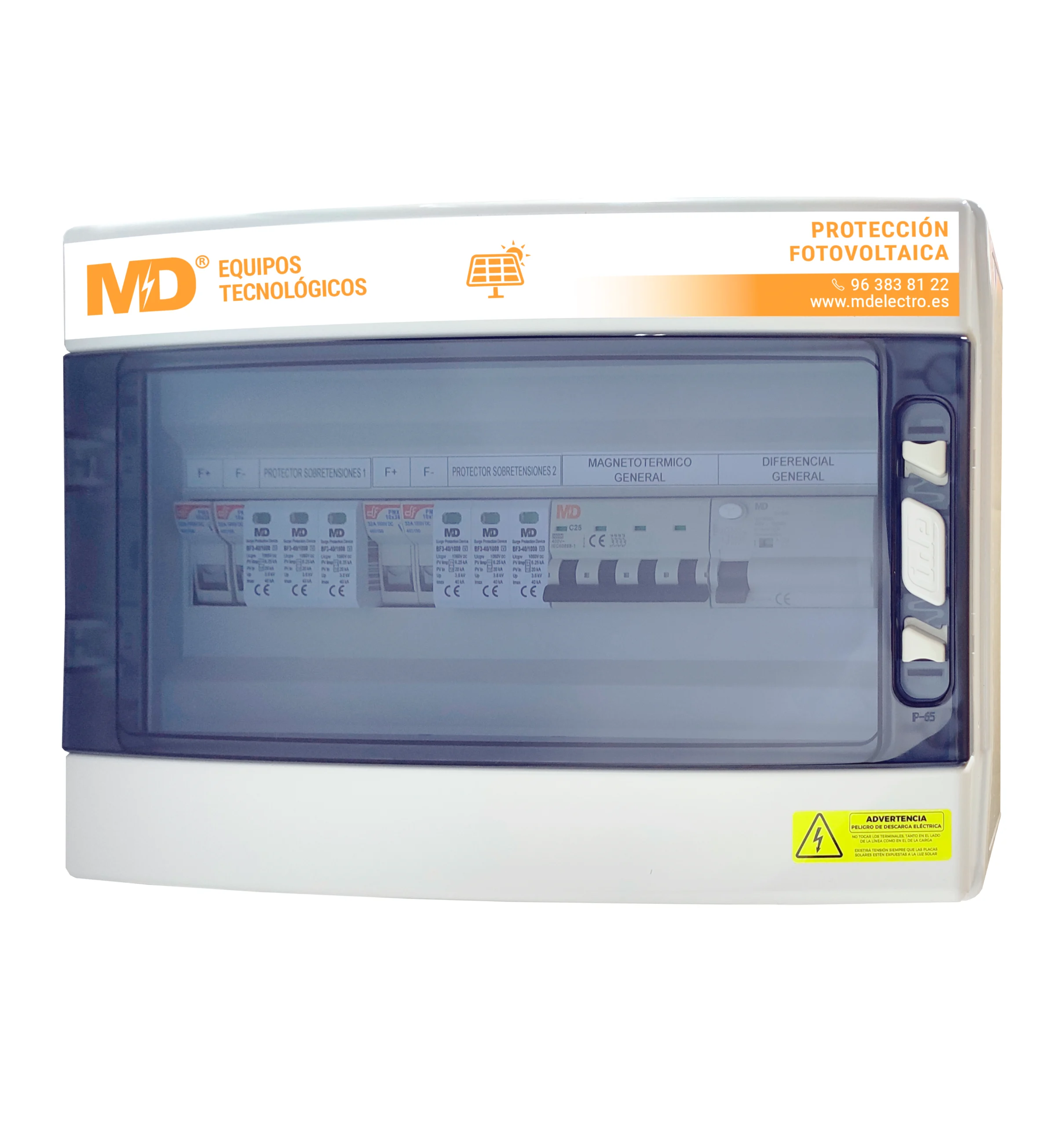

SPF 2/1-40/1000/15 (122) - Quadre de protecció fotovoltaic per a 2 entrades + 1 sortides. 1000Vcc, 15A per entrada, amb fusible, base de fusible i seccionador 1000vdc 30A. Protecció de sobretensions 1000vdc 40A. Envoltant de 12 mòduls a ABS. Connectors premsaestopes.

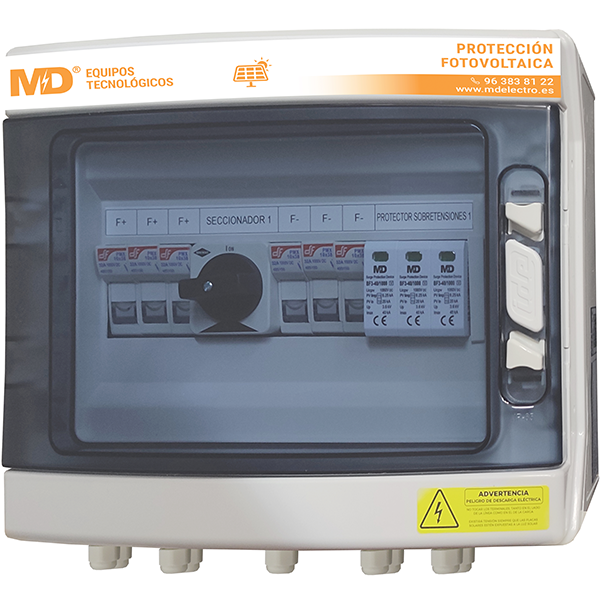

SPF 3/1-40/1000/15 (122) - Quadre de protecció fotovoltaic per a 3 entrades + 1 sortides. 1000Vcc, 15A per entrada, amb fusible, base de fusible i seccionador. Envoltant de 12 mòduls a ABS amb premsaestopes.

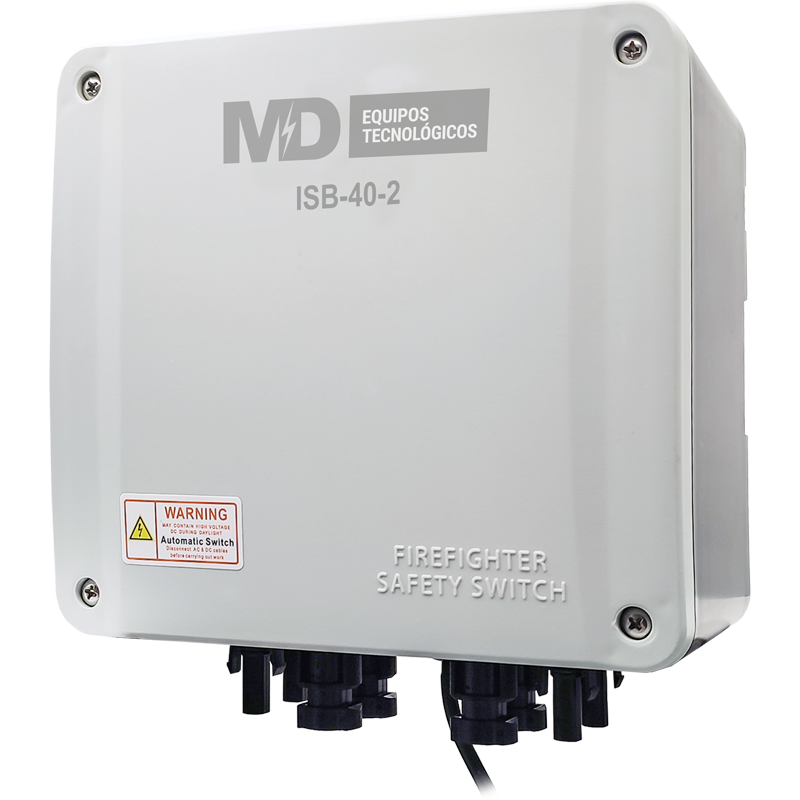

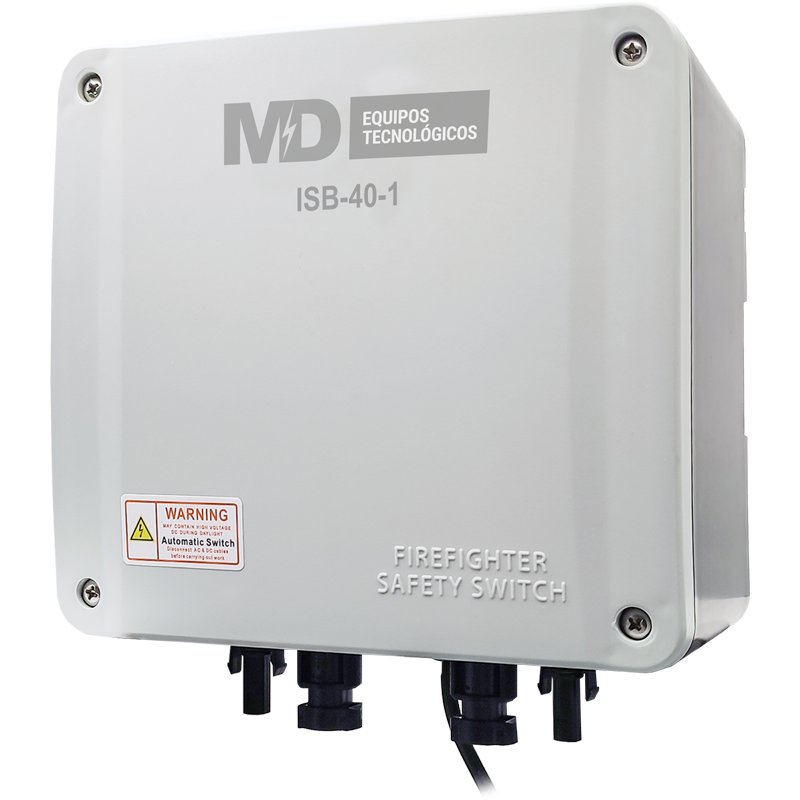

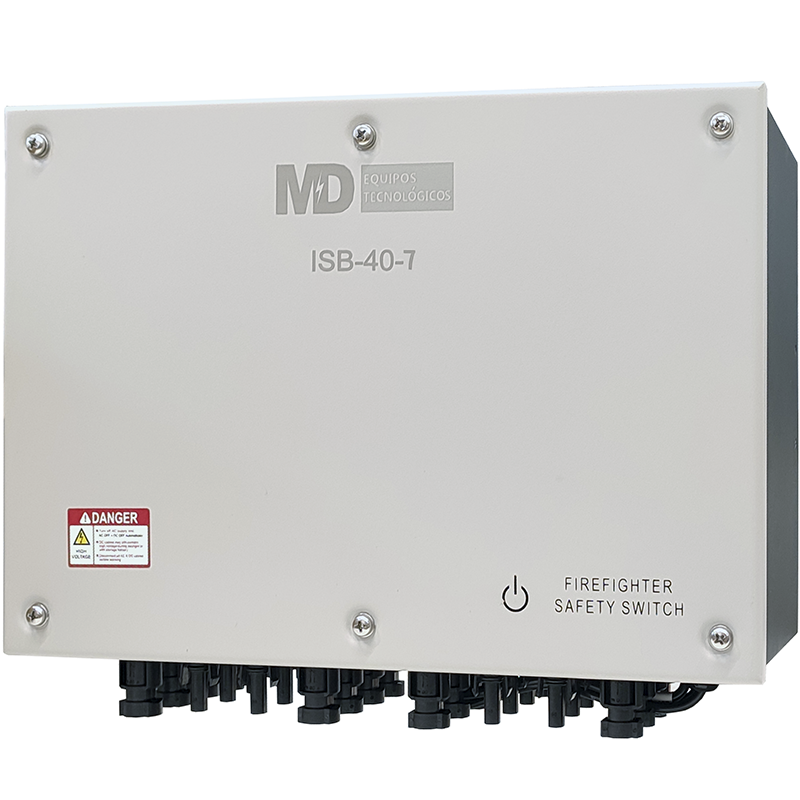

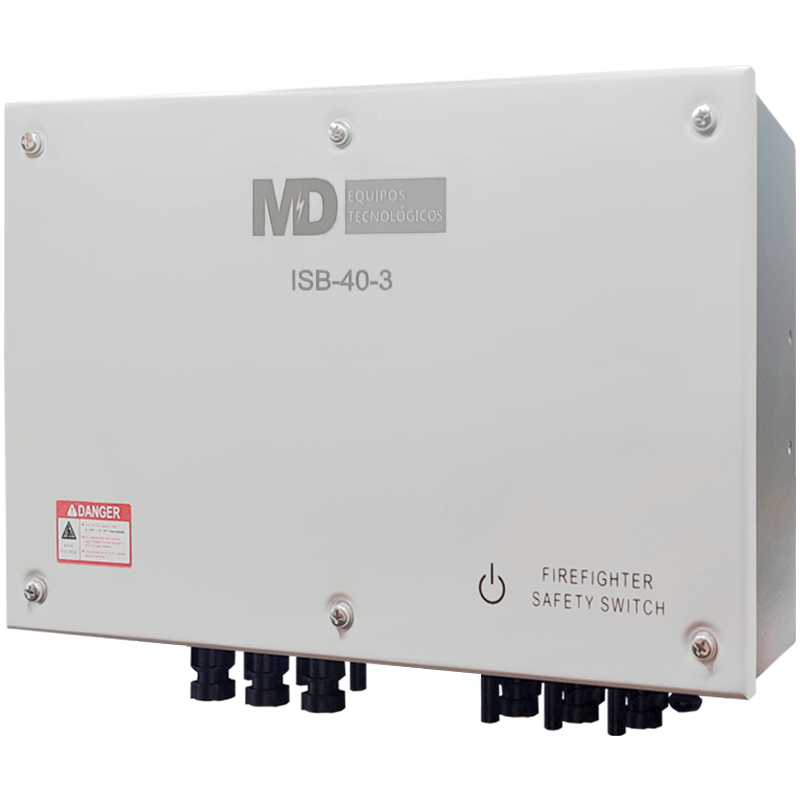

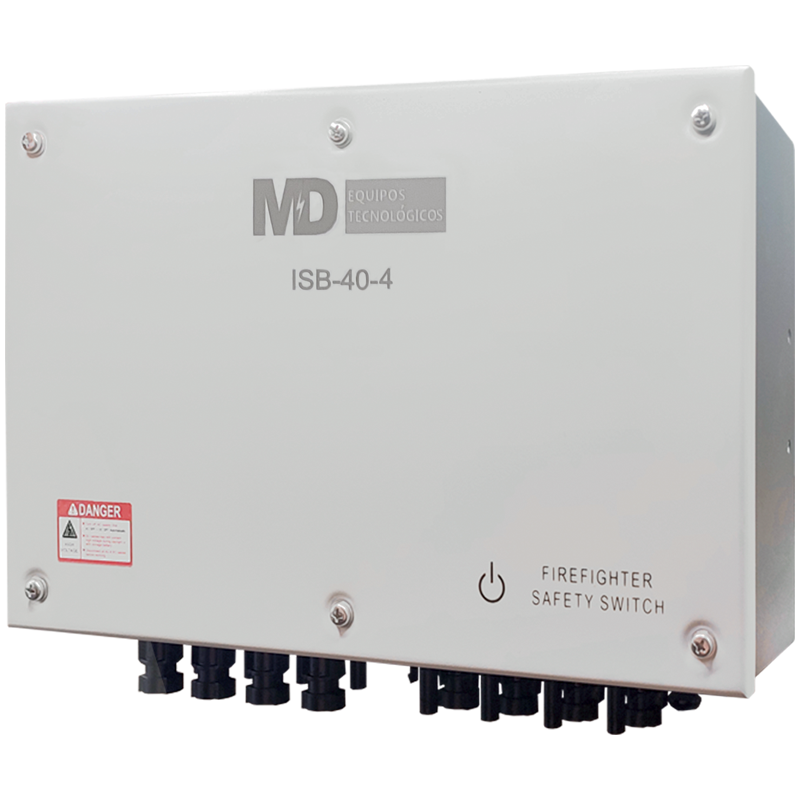

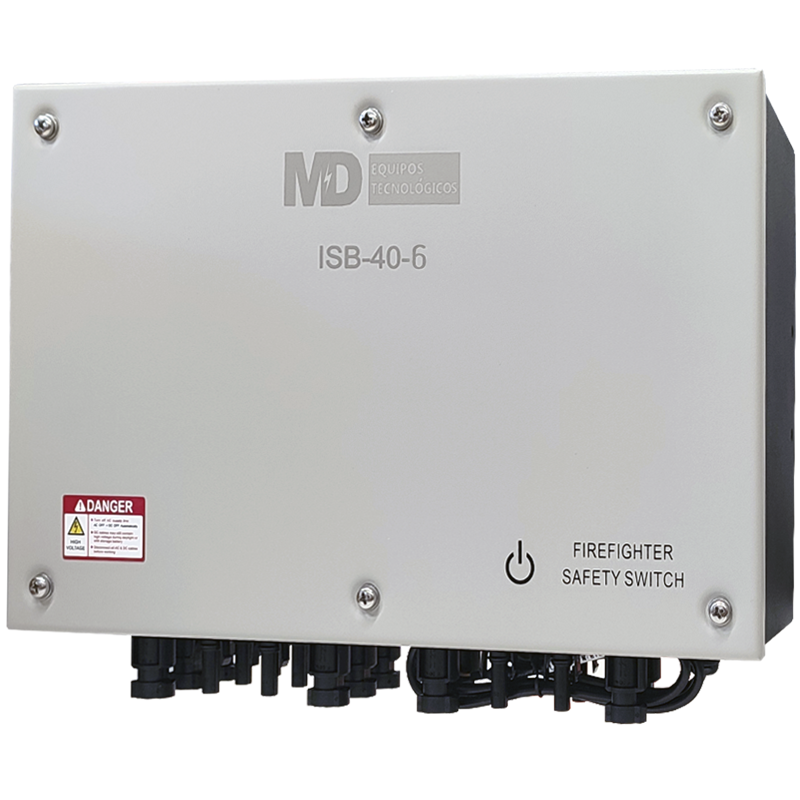

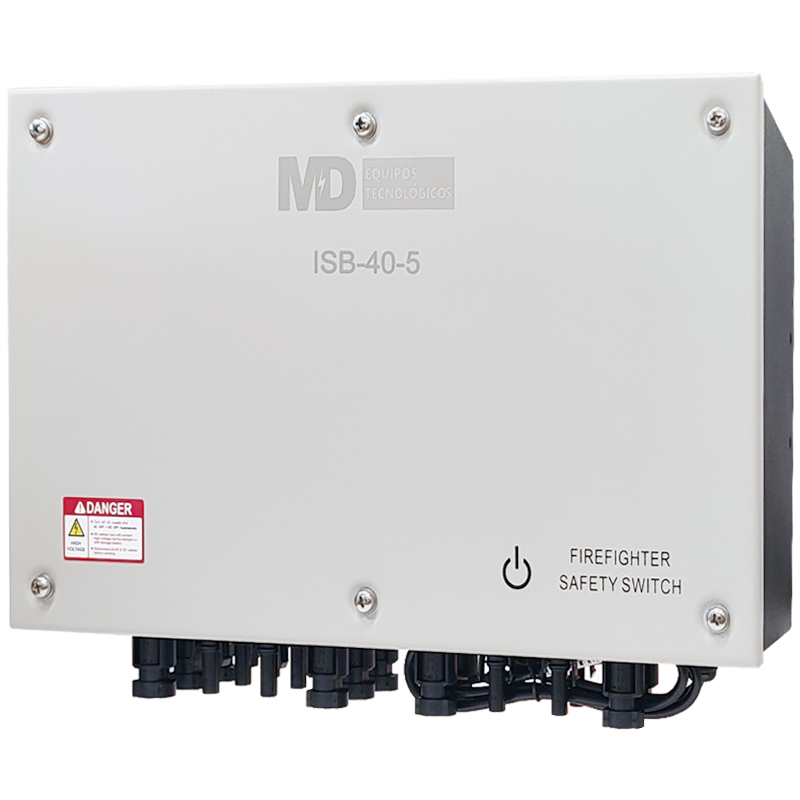

L'ISB està dissenyat per protegir les instal·lacions fotovoltaiques instal·lades al sostre en cas d'emergència o incendi, oferint la màxima seguretat per als bombers i la instal·lació elèctrica. El seu disseny facilita la seva instal·lació fins i tot en instal·lacions ja existents.
Corrent màxim fins a 40 A.
Tensió màxima fins a 1500 VDC.
Inclou sensor de temperatura d´apagat automàtic.
Segons EN 60947-3, EN 61643-11.

Quadre de protecció fotovoltaic per a 10 entrades +
10 sortides. 1000Vcc, 15A per entrada, amb fusible i base
de fusible. Envoltant de 4x18 mòduls a ABS. Amb
MC4

Quadre de protecció fotovoltaica per a 3 MPPT d'un total de 6
string (2 per MPPT) fusibles 20A 10x38 1000vdc amb
seccionador de 50A i protecció de sobretensions BF3-
40/1000, premsaestopes i armari de polièster IP66
600x400x250 amb porta opaca i obertura de 180. Muntat i
precablejat.

Quadre de protecció fotovoltaica per a 8 MPPT d'un total de
16 string (2 per MPPT) fusibles 20A 10x38 1000vdc amb
seccionador de 50A i protecció de sobretensions BF3-
40/1000, premsaestopes i armari de polièster IP66
800X600X250 amb porta opaca i obertura de 180. Muntat i
precablejat

Quadre de protecció fotovoltaica per a 10 MPPT d'un total de
20 string (2 per MPPT) fusibles 20A 10x38 1000vdc amb
seccionador de 50A i protecció de sobretensions BF3-
40/1000, premsaestopes i armari de polièster IP66
1000x800x300 amb porta opaca i obertura de 180. Muntat i
precablejat.

DF - Baza sigurante DC 1kV unipolar 10x38

[MD01000] SPF 1/1-40/1000/15(221) - Quadre de protecció fotovoltaic per a 1 entrada + 1 sortida
• 1000Vcc, 15A per entrada, amb fusible i base de fusible. Envoltant de 6 mòduls a ABS. Connectors MC4.

Mides (Al×An×Prof): 246×310×148 mm
Pes: 2.5 kg
Font tècnica: MD Equips Tecnològics - Fitxa tècnica SPF 1/1-40/1000/15(221) + AC2-16/SP
